代工市场地震！英特尔获三大科技巨头背书，18A制程即将量产

在全球半导体产业格局重塑的关键时刻，英特尔正通过全方位的技术创新和战略转型，展现出重返行业领导地位的雄心。这家拥有57年历史的芯片巨头，正在制程工艺、封装技术、产品布局和组织文化等多个维度同步发力，构建从纳米级晶体管到系统级解决方案的全栈竞争力。从即将量产的18A制程到前瞻布局的14A技术，从颠覆性的先进封装到覆盖多元市场的产品矩阵，英特尔正在书写其发展史上最激进的转型篇章。

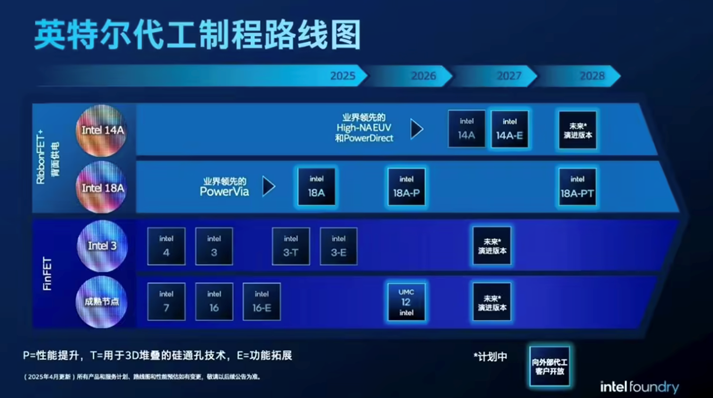

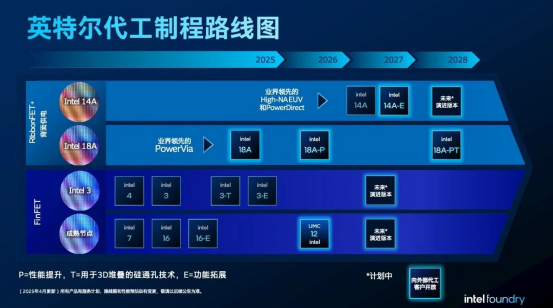

18A制程即将量产，英特尔加速代工业务布局

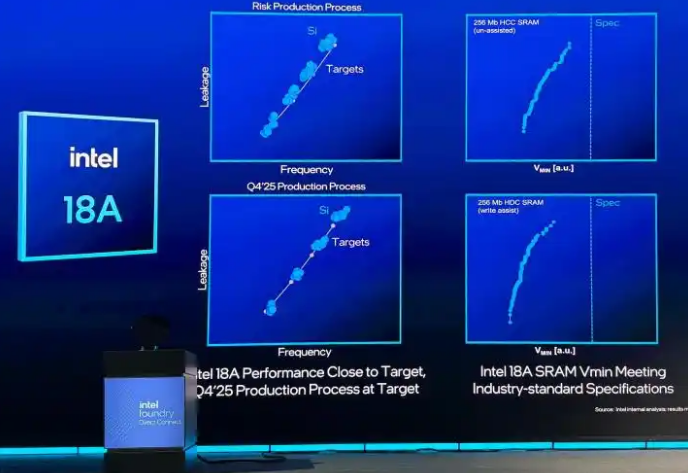

英特尔即将量产的18A制程已获得谷歌、英伟达、微软等科技巨头的青睐，部分客户已进入流片测试阶段。

这款基于18A工艺的芯片在技术上对标台积电最新的2纳米制程，其静态随机存储器（SRAM）的密度与后者相当。该工艺创新性地采用了全环绕栅极晶体管（RibbonFET）设计及背面供电（PowerVia）技术，使得处理器性能提升25%，功耗降低36%。

值得注意的是，该制程提供两种配置方案：侧重运算性能的高性能（HP）版本和强调集成密度的高密度（HD）版本。相较于前代Intel3工艺，在标准工作电压（0.75V）下可实现18%的性能提升或38%的功耗降低；而在高负载（1.1V）工况下，则能获得25%的性能提升或36%的功耗优化。

XeSS技术推动游戏体验革新

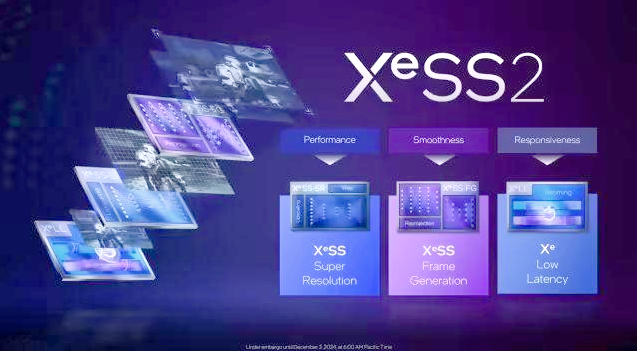

英特尔的XeSS超分技术已被200款游戏采用，新一代XeSS 2结合AI帧生成技术，在《暗黑破坏神IV》等游戏中实现最高4倍的帧率提升。该技术不仅提升了核显性能，使部分3A游戏突破60帧，还将系统延迟降低45%，展现了英特尔在图形处理领域的强大实力。

14A制程引领下一代技术突破

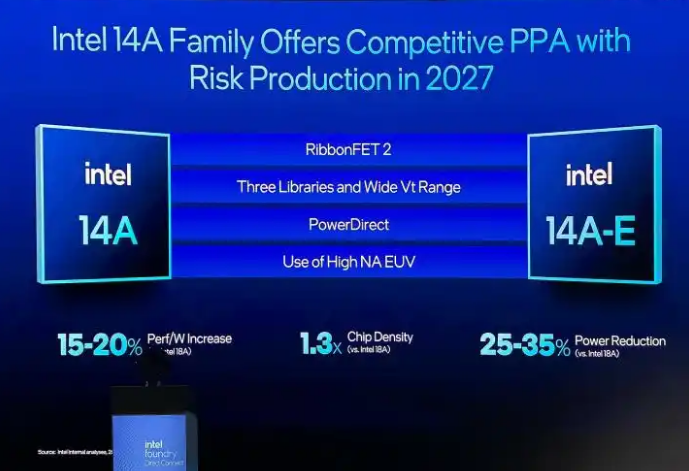

基于18A的成功，英特尔下一代14A制程将采用High-NA EUV光刻机和PowerDirect供电技术，晶体管密度提升30%，达到2380万/平方毫米。创新的Turbo Cell技术可实现动态电压调节，兼顾高性能和低功耗需求。目前14A已进入早期测试阶段，计划2027年试产，有望比台积电2nm工艺提前一年量产。

先进封装技术实现全面突破

英特尔推出了包括Foveros Direct 3D和EMIB-T在内的多项先进封装方案，其中3D封装技术使互连密度提升3倍，功耗降低40%。为满足不同需求，公司还开发了成本优化的Foveros-R和功能更强的Foveros-B方案。通过与Amkor合作，英特尔正在建设月产能1500万颗的车规级封装产线。

战略转型重塑企业文化

新任CEO陈立武推动"客户信任"战略，建立产业联盟为客户提供一站式服务，使研发周期缩短30%。内部推行敏捷改革，18A良率从50%提升至75%。通过重点招募AI和先进封装专家，英特尔正从传统IDM向开放代工模式转型。

全栈产品布局未来市场

英特尔的产品路线图覆盖多个领域：2025年将推出AI PC处理器Panther Lake和服务器芯片Clearwater Forest；2026年计划发布采用Chiplet设计的Nova Lake。在AI加速、汽车电子和物联网领域，英特尔也布局了多款创新产品，全面拓展业务版图。

写在最后：

站在技术变革与市场重构的交汇点，英特尔的转型远不止于追赶制程节点这般简单。通过18A/14A制程突破、3D封装创新、全栈产品布局和"客户至上"的战略转型，英特尔正在重新定义IDM2.0时代的半导体商业模式。其价值不再局限于晶体管密度的竞赛，而是构建覆盖设计工具、制造工艺、封装测试和系统优化的完整价值链。随着AI、自动驾驶、物联网等新兴市场的爆发，英特尔这场涵盖技术、产品和文化的全面革新，或将重塑全球半导体产业的竞争格局，为行业带来更具活力的创新生态。这场转型的成败，不仅关乎一家企业的兴衰，更将影响整个数字经济的发展轨迹。
