东芝推出采用DFN8×8封装的新型650V第3代SiC MOSFET

－四款新器件助力提升工业设备的效率和功率密度－

四款新器件助力提升工业设备的效率和功率密度

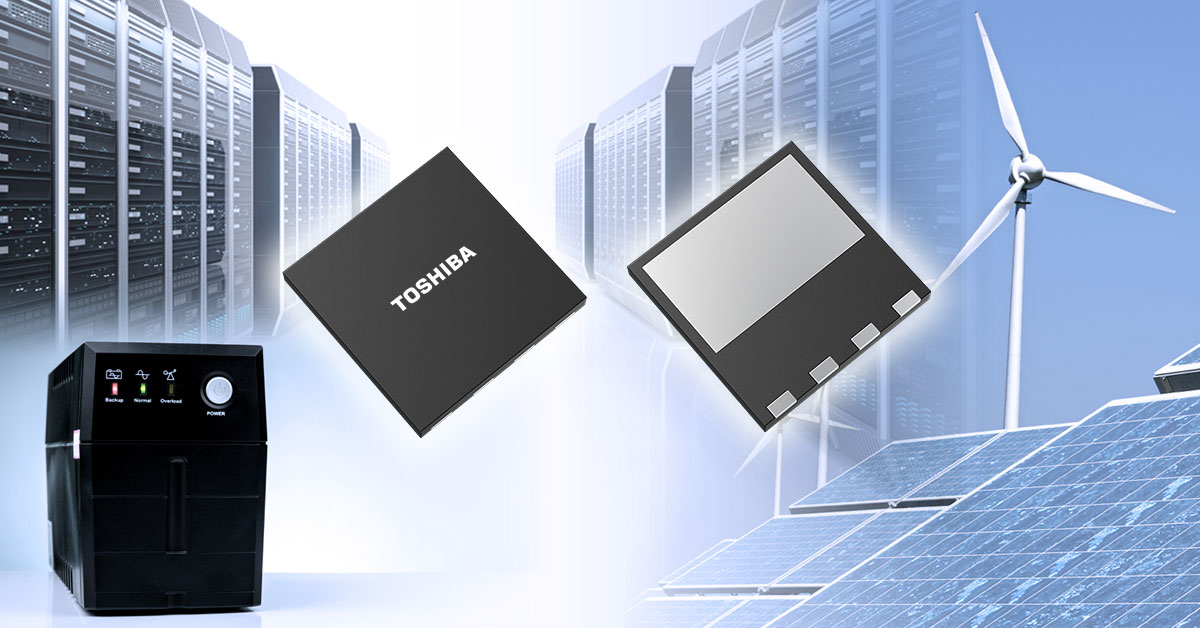

东芝电子元件及存储装置株式会社今日宣布，推出四款最新650V碳化硅（SiC）MOSFET——“TW031V65C”、“TW054V65C”、“TW092V65C”和“TW123V65C”。这些器件配备其最新的[1]第3代SiC MOSFET技术，并采用紧凑型DFN8×8封装，适用于开关电源、光伏发电机功率调节器等工业设备。四款器件于今日开始支持批量出货。

四款新器件是首批采用小型表贴DFN8×8封装的第3代SiC MOSFET的器件，与TO-247和TO-247-4L(X)等通孔型封装相比，其体积减小90%以上，并提高了设备的功率密度。表贴封装还允许使用比通孔型封装更小的寄生阻抗[2]元件，从而降低开关损耗。DFN8×8是一种4引脚[3]封装，支持对其栅极驱动的信号源端子进行HYPERLINK "https://toshiba-semicon-storage.com/cn/semiconductor/knowledge/faq/mosfet/what-is-kelvin-connection.html"开尔文连接。这减少了封装内部源极线电感的影响，实现高速开关性能；以TW054V65C为例，与东芝现有产品相比[5]，其开通损耗降低了约55%，关断损耗降低约25%[4]，有助于降低设备中的功率损耗。

未来东芝将继续扩大其SiC功率器件产品线，为提高设备效率和增加功率容量做出贡献。

测量条件：VDD＝400V、VGS＝18V/0V、ID＝20A、Ta＝25°C、L＝100μH，Rg（外部栅极电阻）＝4.7Ω

续流二极管采用各产品源极和漏极之间的二极管。（截至2025年5月，东芝对比结果）

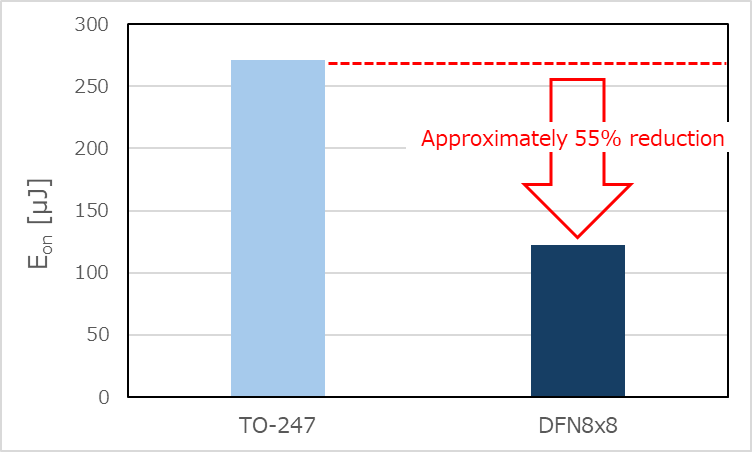

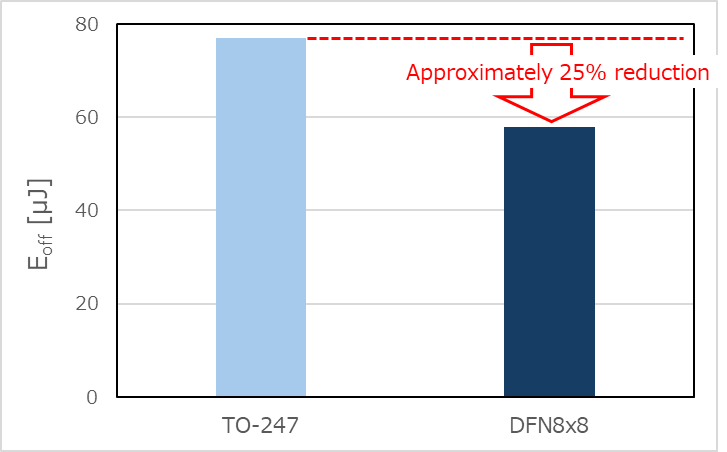

图1 TO-247与DFN8×8封装的导通损耗（Eon）和关断损耗（Eoff）比较

应用：

服务器、数据中心、通信设备等的开关电源

电动汽车充电站

光伏逆变器

不间断电源

特性：

DFN8×8表面贴装封装，实现设备小型化和自动化组装，低开关损耗

东芝第3代SiC MOSFET

通过优化漂移电阻和沟道电阻比，实现漏源导通电阻的良好温度依赖性

低漏源导通电阻×栅漏电荷

低二极管正向电压：VDSF＝–1.35V（典型值）（VGS＝–5V）

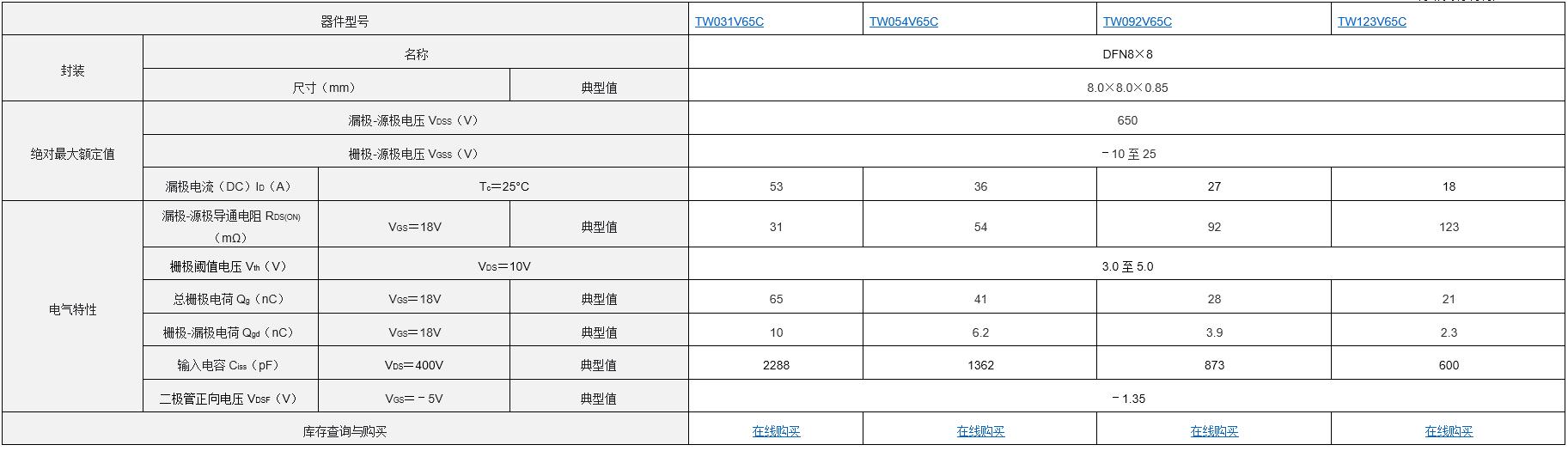

主要规格：

（除非另有说明，Ta＝25°C）

相关链接

第3代SiC MOSFET特性

SiC MOSFET常见问题解答

SiC MOSFET与Si IGBT的比较

SiC MOSFET绝对最大额定值和电气特性

注：

[1] 截至2025年5月。

[2] 电阻、电感等。

[3] 一种信号源引脚靠近FET芯片连接的产品。

[4] 截至2025年5月，东芝测量值。请参考图1。

[5] 采用TO-247封装且无开尔文连接的、具有同等电压和导通电阻的650V东芝第3代SiC MOSFET。

如需了解有关新产品的更多信息，请访问以下网址：

TW031V65C

https://toshiba-semicon-storage.com/cn/semiconductor/product/mosfets/detail.TW031V65C.html

TW054V65C

https://toshiba-semicon-storage.com/cn/semiconductor/product/mosfets/detail.TW054V65C.html

TW092V65C

https://toshiba-semicon-storage.com/cn/semiconductor/product/mosfets/detail.TW092V65C.html

TW123V65C

https://toshiba-semicon-storage.com/cn/semiconductor/product/mosfets/detail.TW123V65C.html

如需了解东芝SiC功率器件的更多信息，请访问以下网址：

SiC功率器件

https://toshiba-semicon-storage.com/cn/semiconductor/product/power-semiconductors.html

如需了解相关新产品在线分销商网站的供货情况，请访问以下网址：

TW031V65C

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TW031V65C.html

TW054V65C

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TW054V65C.html

TW092V65C

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TW092V65C.html

TW123V65C

https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TW123V65C.html

*本文提及的公司名称、产品名称和服务名称可能是其各自公司的商标。

*本文档中的产品价格和规格、服务内容和联系方式等信息，在公告之日仍为最新信息，但如有变更，恕不另行通知。
