车东西11月2日消息，据外媒FutureCar报道，特斯拉近日在一份专利文件中揭示了其创新的新款电动汽车充电配件——Magic Dock的内部工作原理。自从特斯拉推出这款充电配件以来就不断被大众所关注。

Magic Dock本质上是一个充电转接头，允许将NACS（北美充电系统）转换为CCS（复合充电系统）或J1772（美国充电系统）这两种制式，这可以让使用上述两种充电头规格的电车车主使用特斯拉的充电网络。

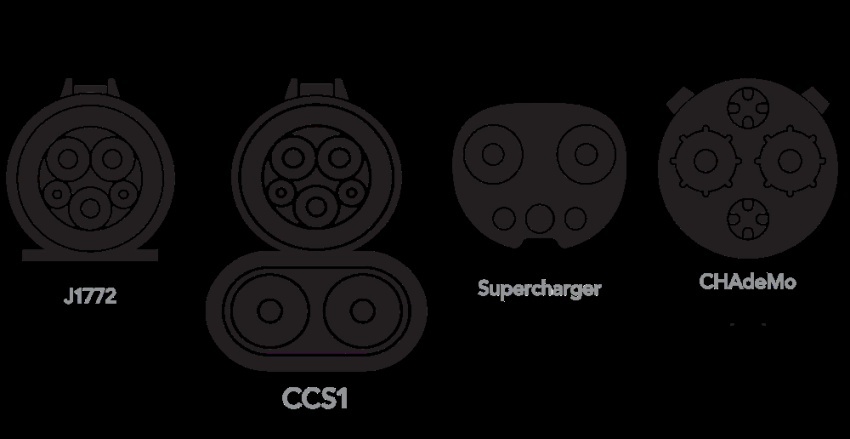

▲北美主流充电口示意图

特斯拉车主可以如往常一样正常使用设备充电，而非特斯拉电动汽车车主则可以通过解锁Magic Dock来使用它。在解锁后，它可以自动连接到车辆的CCS或J1772适配器并为汽车充电。不难看出，这款充电转接装置为各类电车用户提供了无缝的充电体验。

这款新产品具有重要意义，因为它使特斯拉能够向其他制造商的电动汽车开放其充电网络。目前，它正在北美超级充电站部署，并且还兼容最近推出的特斯拉通用墙壁连接器（Tesla Universal Wall Connector）。

一、专利揭示Magic Dock详情

特斯拉在一份专利文件中揭示了Magic Dock的详细信息。该专利描述了Magic Dock的协议，解释了它是一种用于充电插件电动汽车（PEV）的电动汽车供应设备（EVSE）的充电适配器。

▲Magic Dock专利细节图

Magic Dock通过转接后的接头与配备了CCS或J1772充电接口的车身连接，随后第一耦合器与第一连接器接合，同时，第二耦合器将特斯拉的充电协议转换为汽车所用充电协议，随后开始正常充电。此外，这套设备也包括一个锁定装置，确保它可以安全稳定的固定到EVSE充电头上。

举一个易于理解的例子，充电接口转换的部分大约类似于USB-A到USB-C转接头一样的结构。不过Magic Dock还同时涉及充电协议、电压电流的握手转换，技术实现上会更加复杂。

专利文件还包括了一系列插图，展示了特斯拉Magic Dock背后的机制。这些插图进一步展示了这款配件是如何运作的以及如何集成到特斯拉的通用墙壁连接器中。

二、Magic Dock只是过渡 特斯拉的野心在于统一接口

随着Rivian和福特的新款车决定在新款电车上使用特斯拉的NACS充电标准，再配合特斯拉在北美开放的将近1.2万个超级充电站，不难想象在当下以及未来的北美地区，特斯拉的充电网络优势是显而易见的。

早在2022年，特斯拉就将其充电口设计共享给全球，并将其更名为北美充电标准（NACS），旨在推动它成为电动汽车充电领域的通用充电口。

此外，特斯拉列出了选择NACS的几大理由：

首先，NACS的交流充电能够提供高达1兆瓦的直流充电，其小巧的封装体积实现了复合充电系统（CCS）功率的两倍。

其次，NACS应用于其最广泛的电动汽车充电网络——特斯拉超级充电站（Tesla Supercharger network）。

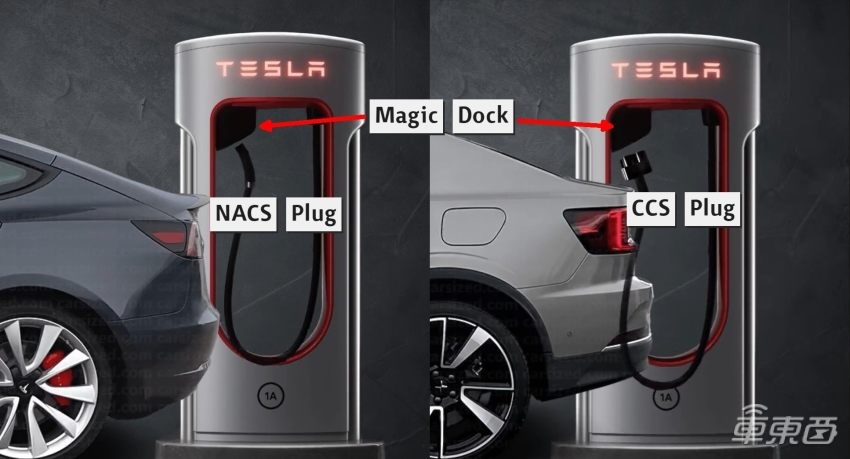

▲Magic Dock适配特斯拉/其他车型示意图

综上不难看出，特斯拉推出Magic Dock来适配没有装备NACS充电口的老车显然有“交个朋友”的意思，随着之后配备NACS的车辆越来越多，体验到特斯拉超充优势的车主也会越来越多。

这不仅意味着可以通过统一接口提升社会整体的充电效率，也是对于特斯拉本身汽车产品的一次“推销”，让利用过超充设施的用户更容易更换特斯拉制造的电车。

结语：Magic Dock交个朋友 统一充电标准是目标

特斯拉的全新充电配件Magic Dock揭示了其在电动汽车充电领域的创新。这款产品不仅为各类电动汽车用户提供了便捷的充电体验，而且进一步展示了特斯拉在推动电动汽车充电标准统一方面的决心和实力。通过兼容其他制造商的电动汽车，特斯拉正在逐步实现充电网络的开放，推动整个行业的协同发展。
